ALLEN & HEATH DX164-W

Περιγραφη

Το DX164-W είναι επίτοιχο expander που προσθέτει απομακρυσμένα I/O σε συστήματα dLive, Avantis και SQ.

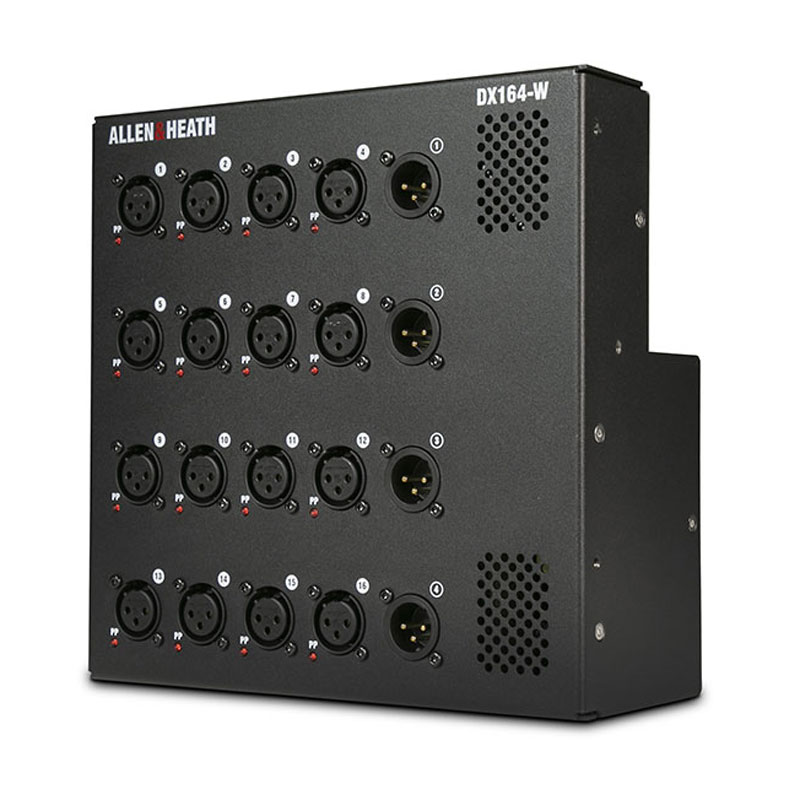

Κάθε μονάδα DX164-W διαθέτει 16 mic preamps με ξεχωριστά phantom power led indicators και 4 XLR Line out.

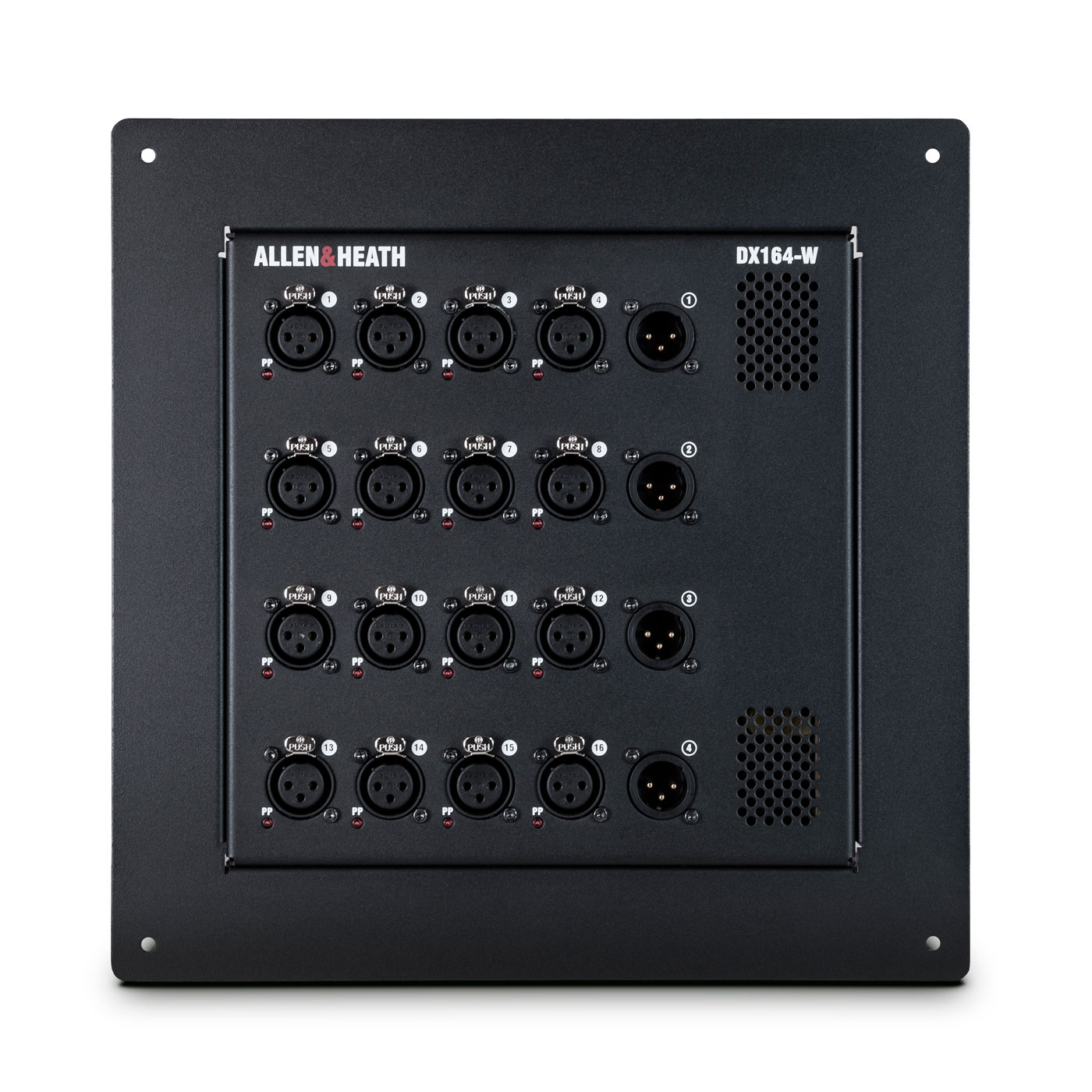

Είναι σχεδιασμένο για τοποθέτηση σε τοίχο, ή εναλλακτικά, εγκατάσταση σε stage. Ιδανικό για σταθερές, μόνιμες εγκαταστάσεις.

Με dLive
Σε ένα τυπικό σύστημα dLive, μπορούν να συνδεθούν έως 6 μονάδες DX164-W – 4 με το MixRack, και 2 με τα surface – και επιτρέπει μέχρι 96 απομακρυσμένες εισόδους και 24 απομακρυμένες εξόδους επιπλέον αυτών που δίνει το mixrack και το surface. Έως 46 μονάδες μπορούν να συνδεθούν σε ένα σύστημα dLive με DX Link κάρτα ή DX Hub (και προσθέτει 808 αναλογικές εισόδους, 224 αναλογικές εξόδους).

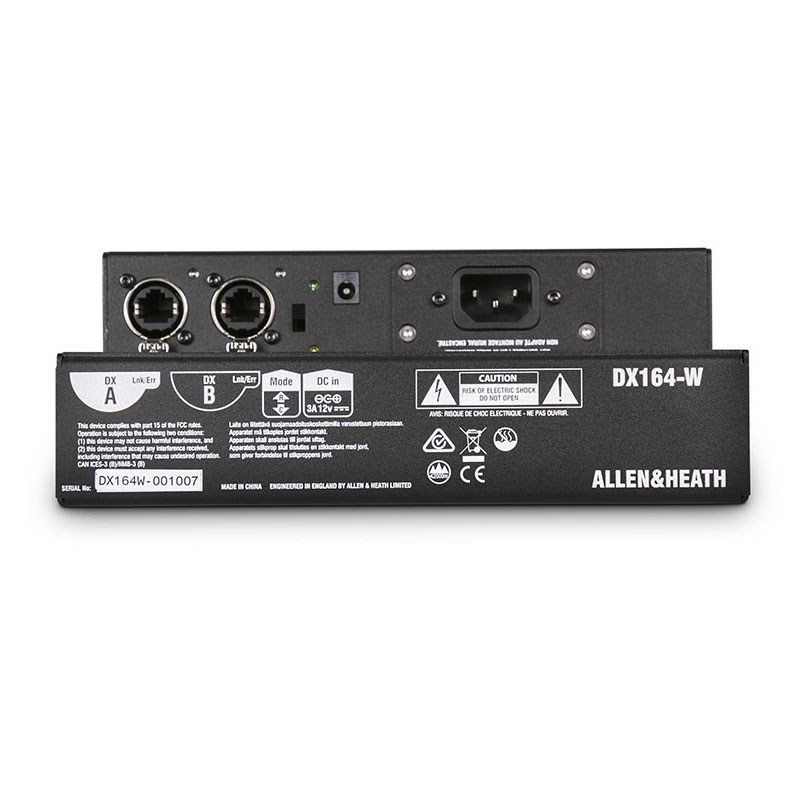

Το DX164-W συνδέεται με ένα καλώδιο Cat5e (Ethernet based Layer 2) σε dLive Surface, MixRack, DX Hub ή σε άλλο DX164-W / DX168 μέσω secure etherCON port. Διαθέτει ένα επιπλέον etherCON port για σύνδεση με συνβατό “backup” εξοπλισμό.

Με Avantis
Δύο (2) μονάδες μπορούν να συνδεθούν απευθείας σε θύρα SLink στην Avantis. Έως 16 DX164-W μπορούν να συνδεθούν σε σύστημα AVANTIS με κάρτα DX Link και/ή DX Hubs.

Με SQ
Δύο (2) μονάδες μπορούν να συνδεθούν απευθείας σε θύρα SLink στην SQ (μέσω της SQ-SLink card). Για μεγαλύτερο σύστημα, ένα DX Hub μπορεί να διαχειριστεί έως 8 DX164-W ή DX168 σε οποιονδήποτε συνδυασμό, που θα προστεθούν στα 48 κανάλια εισόδου της SQ.

Χαρακτηριστικά
Designed for Wall Mount or Dip Trap installation
16 balanced Mic Preamps on XLR
Phantom Power LED per Input
4 balanced XLR Line Outs
Locking EtherCon ports
Daisy chain or redundant audio connection
Can fit in a standard NEMA box (custom brackets required)
Compatible with ACE Backstage 174SLBK stage pocket system
3 power supply options: 100-230V AC powered on IEC or screw terminal blocks, as well as 12V DC power
DC power can be used as redundant power supply
96kHz converters
